Compacité de construction, rapidité de mouvements et efficacité d’installation furent les leitmotive durant la poursuite du développement des moteurs pas à pas JVL. Dans une version spéciale, le moteur NEMA34 est intégré à une vis à billes, de sorte qu’il suffit au constructeur de machine d’un peu d’espace pour la mise en place du composant. Cette solution réduit en outre le nombre de raccordements de fils. De plus, l’actionneur linéaire ainsi créé met à disposition un contrôleur intégré et offre de nombreuses possibilités de connexion aux systèmes de bus les plus divers.
La gamme complète de moteur pas à pas linéaires JVL connaît six tailles, de 20 à 86 mm au carré, dans les versions dénommées NEMA08 à NEMA34. Ces ensembles sont disponibles avec des résolutions allant de 0,001 524 à 0,127 mm/tr, et conviennent ainsi tout particulièrement à la réalisation de mouvements linéaires combinant vitesse et précision.

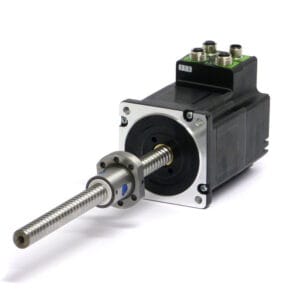

La nouveauté est le modèle accouplant la version NEMA34 à une vis à billes. Dans ce modèle, le moteur et la vis sont intégrés d’où non seulement une compacité de forme extrême, mais aussi une réduction très sensible, pour le fabricant OEM, du temps requis pour de câblage. L’utilisation d’une vis à billes s’accompagne en outre d’une minimisation du frottement et donc par un dégagement de chaleur minimal et des vitesses linéaires maximales. Une combinaison unique dans le monde des technologies d’entraînement !
L’actionneur linéaire peut, au choix, être intégré dans un système d’entraînement, mais aussi fonctionner de façon autonome. Cette approche est rendue possible par la présence du contrôleur intégré qui permet de programmer l’actionneur exactement comme on le souhaite. Grâce aux huit entrées et sorties disponibles, il est possible de coupler l’actionneur à divers autres composants.
Cette version du NEMA34 avec vis à billes est disponible en trois longueurs de course standard et délivre un couple maximal de 11 Nm. Elle peut en outre être combinée avec diverses vis à billes roulées qui permettent d’atteindre une précision de l’ordre de 10 µm.
Il existe, dans tous les secteurs et toutes les industries, des applications qui requièrent des mouvements linéaires rapides et précis. Exemples d’applications : l’industrie des semi-conducteurs, l’industrie alimentaire, les tables X-Y, les applications « pick&place » (mise en place de composants), les tâches de positionnement, les mesures mécaniques et acoustiques et les machines dotées de plusieurs axes.
Enfin, les actionneurs linéaires sont disponibles – selon le modèle – avec différentes interfaces au nombre desquelles Ethernet IP, Modbus, PROFINET, Sercos III, Powerlink, PROFIBUS et CANopen. Ainsi, les composants sont préparés du mieux possible pour une intégration dans Industrie 4.0.
