Nieuwe serie lineaire aandrijvingen van Oriental Motor

Nieuwe serie lineaire aandrijvingen van Oriental Motor

19-05-2022

Als officiële vertegenwoordiger van Oriental Motor introduceert Rotero een nieuwe lijn lineaire actuatoren. Deze DR-serie combineert een stappenmotor met een kogelomloopspindel waarmee de actuatoren geschikt zijn voor het verplaatsen van kleinere producten of het nauwkeurig verstellen van X-Y tafels, camera’s, spiegels enzovoorts. Omdat de actuatoren bovendien zeer compact zijn vormgegeven, passen ze flexibel in uiteenlopende toepassingen.

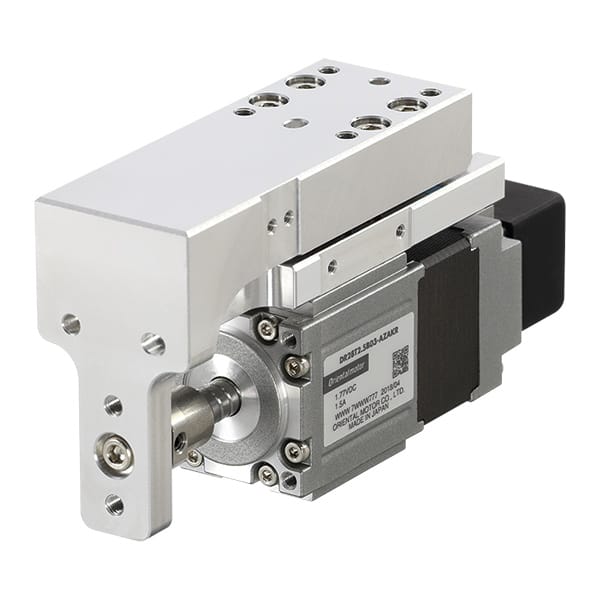

Oriental Motor DR Oriental Motor ontwikkelde binnen de DR-lijn aan aantal verschillende uitvoeringen. Naast de standaarduitvoering zijn de lineaire aandrijvingen ook beschikbaar in combinatie met een lineaire tafel of met zij-geleiding. Verder bestaat de keuze uit een spindelspoed van 2,5 en 1 mm. In het eerste geval is een maximale snelheid van 100 mm/s te realiseren; de versie met de grotere spoed is in staat lasten tot 4 kg te transporteren.

Alle uitvoeringen hebben een lengte van 28 mm, een slaglengte van maximaal 30 mm, een 24/48 VDC voeding en optioneel een instelknop. De maximaal te genereren kracht is 20 N. De drie varianten bieden voor praktisch ieder bijbehorend vraagstuk een flexibele oplossing die ook nog eens een minimum aan installatieruimte vraagt.

Compact ontwerp

Het compacte ontwerp vraagt om extra aandacht. Door het geoptimaliseerde ontwerp is namelijk de lengte van de actuatoren sterk gereduceerd. Dit is onder meer bereikt door toepassing van kogellagers met een forse diameter die aan de buitenkant van de kogelschroefmoer zijn aangebracht.

Snelle montage

Verder zijn de lineaire actuatoren bijzonder eenvoudig en flexibel te monteren. Zo zijn de rotor, kogelomloopspindel en kogelomloopmoer direct geïntegreerd waardoor een koppeling achterwege kan blijven. Uiteindelijk heeft de monteur dus te maken met één compleet product dat hij direct kan monteren en aansluiten in plaats van een verzameling losse componenten.

Verder is het behuizingsontwerp zodanig geoptimaliseerd dat er een groter deel van de behuizing op het montageoppervlak rust. Vooral bij de uitvoering met lineaire tafel betekent dit een betere verdeling van de last wat ten goede komt aan de levensduur van de complete aandrijving. Met behulp van speciaal ontworpen montageplaten zijn tot slot vrijwel alle montagerichtingen te realiseren.

Toepassingen

De lineaire actuatoren uit de DR-serie zijn onder meer geschikt voor het zeer nauwkeurig positioneren van X-Y tafels, het verticaal bewegen van sondes, het verstellen van spiegels in optieken, het focusseren van CCD-camera’s en het positioneren van kleinere producten.

Meer informatie?

Voor meer informatie over deze actuatoren: neem contact met ons op. Onze specialisten helpen u graag verder. Vul het contactformulier in of bel naar 0348 - 495 172 (NL) / 015 - 451 840 (BE).
