Électroaimants Verrous à pêne et fermetures Unité de verrouillage à pêne type FHMG-FSTX

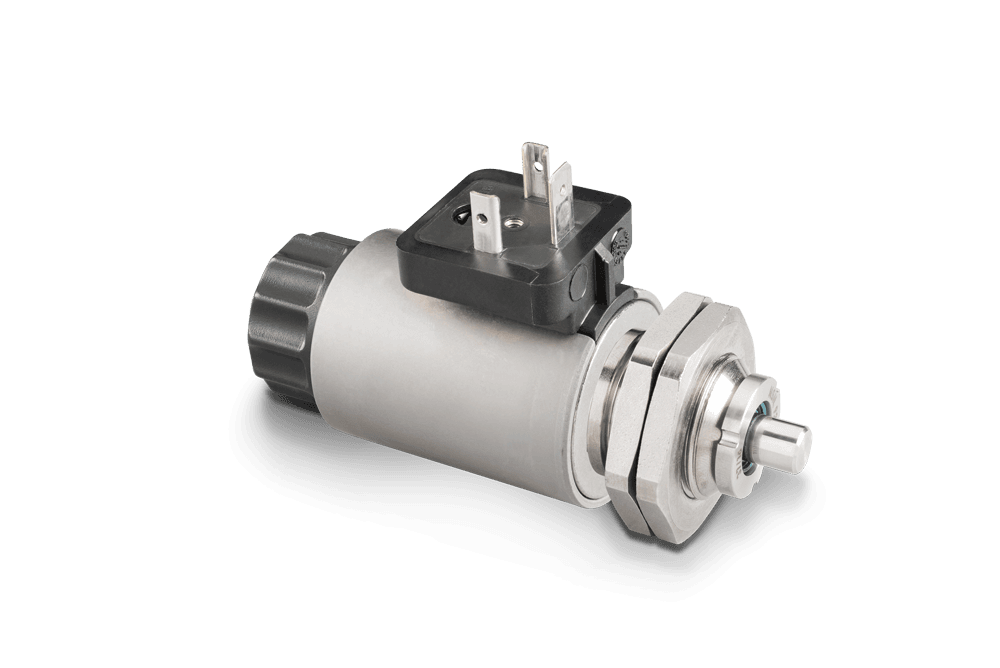

Unité de verrouillage à pêne type FHMG-FSTX
Verrou à pêne F HM G + F ST Le corps magnétique, avec bobine et connexion électrique, est branché dans le conduit (palier et enveloppe de l’induit mobile) et peut être tourné après desserrage de l’écrou de fixation, si nécessaire. Lorsque l’écrou est desserré, le corps de solénoïde peut être retiré, tourné à 180°, puis réinstallé. En cas de défaut, la bobine peut être remplacée sans autre intervention mécanique.
La conception modulaire permet de combiner l’appareil avec un corps magnétique de type F MM E, qui est agréé ATEX et IECEx pour l’utilisation dans des environnements potentiellement explosifs. Veuillez vous reporter à la fiche technique de l’appareil F MM E + F ST X.
Détails
- Force magnétique pratiquement horizontale dans le graphique en fonction de la course
- Versions traction ou poussée
- Fonction : Solénoïde à simple effet avec ressort de rappel incorporé
- Raccordement électrique par connecteur conforme à DIN EN 175301-803
- Fixation par filetage central
- Classe de protection : IP54
- Type de tension : Tension continue, CC
- Options : Connexions électriques supplémentaires, versions antidéflagrantes selon ATEX/IECEx,
Si vous avez besoin d’un appareil similaire pour commander un appareil mécanique, reportez-vous à notre appareil de type F HM G + F MT X
- Dimensions (Ø) : 37 mm, 45 mm, 63 mm
- Course : 8 mm, 10 mm, 12 mm
- Force latérale admissible en position de repos : 600 N – 2 000 N
- Force magnétique : 8,7 N – 33 N
